原標題：【甬危課堂】包裝危險貨物水路運輸專題之標志標記標牌

同學們，《國際海運危險貨物規則》(40-20版)已于6月1日對我國強制生效，都2022年了，包裝標志標記標牌你學會了嗎?話不多說，得一貨代這一篇干貨滿滿!

首先，貨運小編向同學們匯總介紹一下新版危規關于標志標牌標記的修訂情況。

一、有關鋰電池標記的修訂

(1) 增加特殊規定SP390

針對UN3481和UN3091，規則新增特殊規定SP390，即當包件中含有“設備中的鋰電池和與設備一起包裝的鋰電池的組合”時，包件的標志和托運文件需要滿足以下要求：

①包件須根據情況標明“UN3091與設備一起包裝的鋰金屬電池”，或“UN3481與設備一起包裝的鋰離子電池”。

如果包件既包含鋰離子電池，又包含與設備一起包裝并包含在設備中的鋰金屬電池，該包件須按要求對兩種電池類型進行標識。

但是，無需考慮安裝在設備(包括電路板)中的紐扣電池。

②貨運運輸單證上也須注明“UN3091與設備一起包裝的鋰金屬電池”或“UN3481與設備一起包裝的鋰離子電池”。

如果包件既包含鋰金屬電池，又包含與設備一起包裝的鋰離子電池，則海運運輸單證須同時注明“與設備一起包裝的UN3091鋰金屬電池”和“與設備一起包裝的UN3481鋰離子電池”。

(2) 增加特殊規定SP390

對5.2.1.10.2中鋰電池標記的最小尺寸進行修訂，最小尺寸從120mm×110mm變?yōu)?00 mm×100 mm，如果包件尺寸有特殊要求，可縮小至100 mm×70 mm。

注意：不滿足SP188的包件不張貼該標記，而應張貼9A標志。

二、包件正確運輸名稱標記的修訂

1、包件正確運輸名稱標記的修訂

5.2.1.1容積30L及以下或最大凈重30KG及以下和水容積60L及以下的氣瓶，其包件標記高度須至少6 mm。

01標志的基礎知識

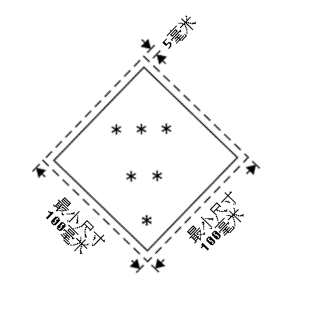

標志須是與水平線呈45°角(菱形)放置的正方形。最小尺寸須是100mmx100 mm。內邊緣線須與邊緣線平行且相距5 mm。海運標志上半部的內邊緣線須與符號顏色一致，標志下半部分的內邊緣線須與底角顯示的類別或分類編號顏色一致。如無尺寸要求，所有要素須呈下圖所示的適當比例。

危規5.2.2.2.1.1所規定的類/小類標志圖例

包裝標志須符合該節中的各類規定，并保證在顏色、符號、數字和基本格式上與危規5.2.2.2.2所示樣品標志相一致。必要時，運輸標志可按照5.2.2.2.1.1的規定標出虛外緣線，在能形成鮮明顏色對比的底色上不要求標出。

注意

1、如果包件尺寸受限，只要標志上的符號和其他要素仍清晰可辨，標志尺寸可以縮小。其內邊緣線到標志邊緣須仍是5mm。

2、標志須粘貼在與其顏色對比鮮明的背景處，或須畫有虛或?qū)嵧饩壘€。

3、除第7類物質的標志外，任何在符號下插入的文字(不是類別或分類號)內容須僅限于危險性質和在搬運中注意的事項。

4、所有標志上的符號、文字和號碼須用黑色表示，除以下情況外：

(1)第8類的海運標志、文字(如果有)和類別號須用白色。

(2)標志底色全部為綠色、紅色或藍色時，符號、文字和號碼可用白色。

(3)第5.2類的包裝標志，符號為白色。

(4)第2.1類標志粘貼鋼瓶和液化石油氣氣瓶上，如果背景顏色反差足夠大，符號、文字和號碼可采用容器的背景色。

5、容量超過450升的中型散裝容器和大宗包裝須在相對的兩側貼標志。

6、當氣瓶直徑太小導致不能在氣瓶上部非圓柱形部分顯示縮小尺寸的標志時，縮小尺寸的標志可顯示在氣瓶圓柱形部分。

02標志的圖例及介紹

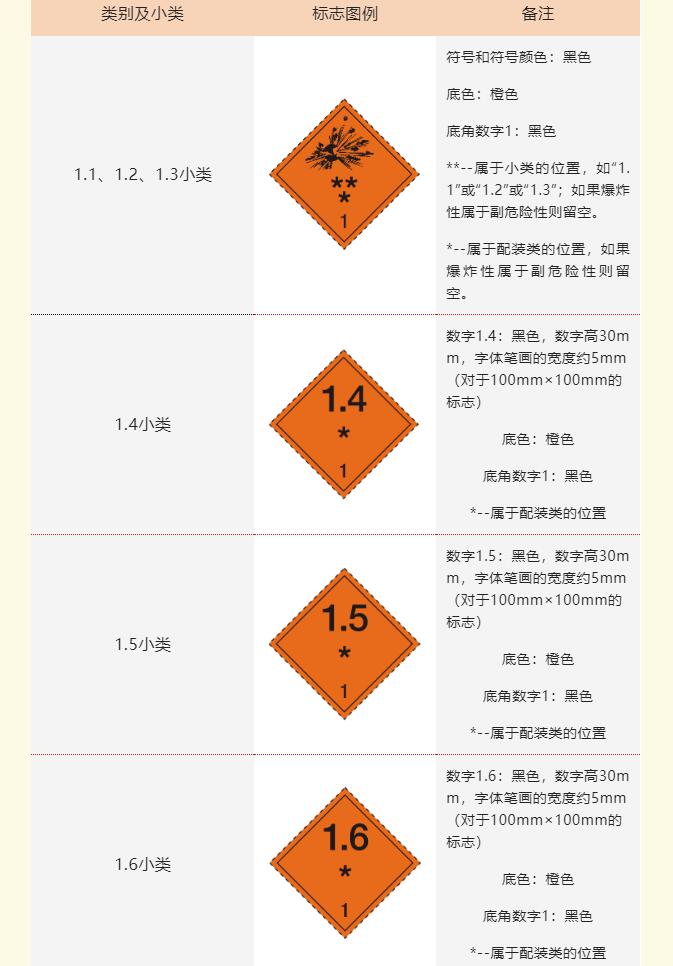

第1類 爆炸品

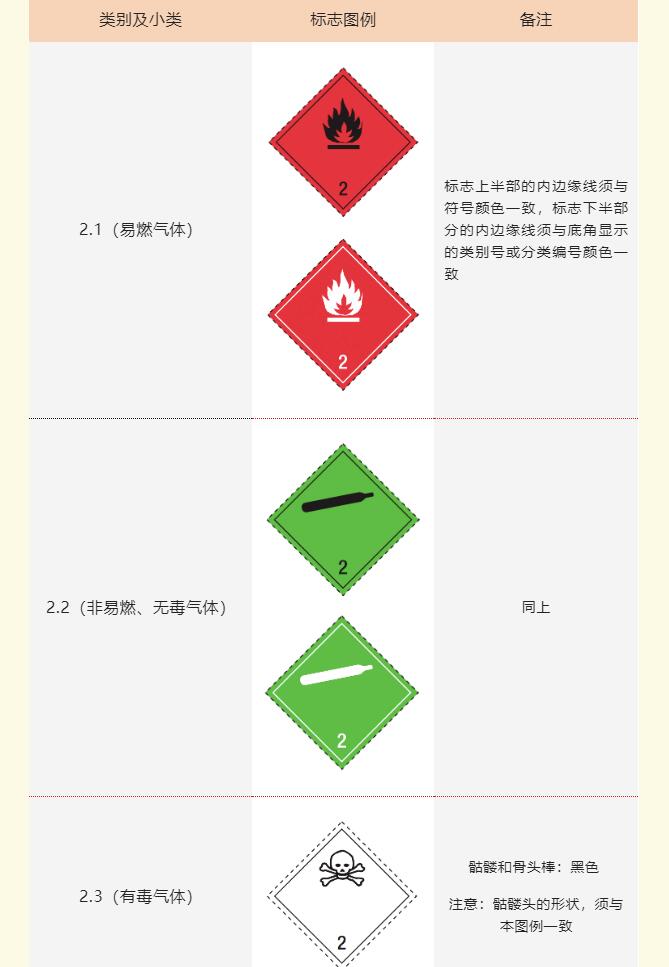

第2類 氣體

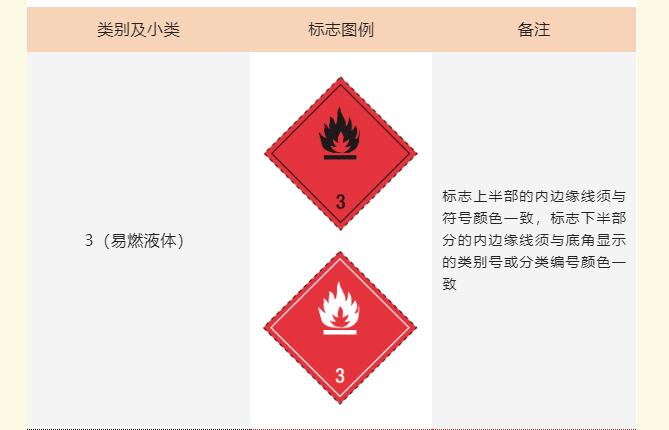

第3類 易燃液體

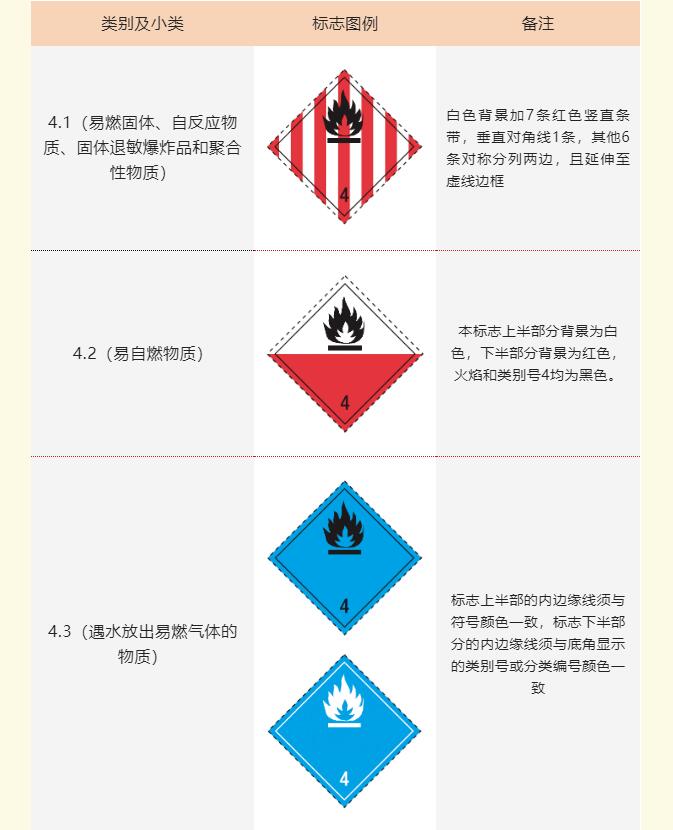

第4類 易燃固體;易自燃物質;遇水放出易燃氣體的物質

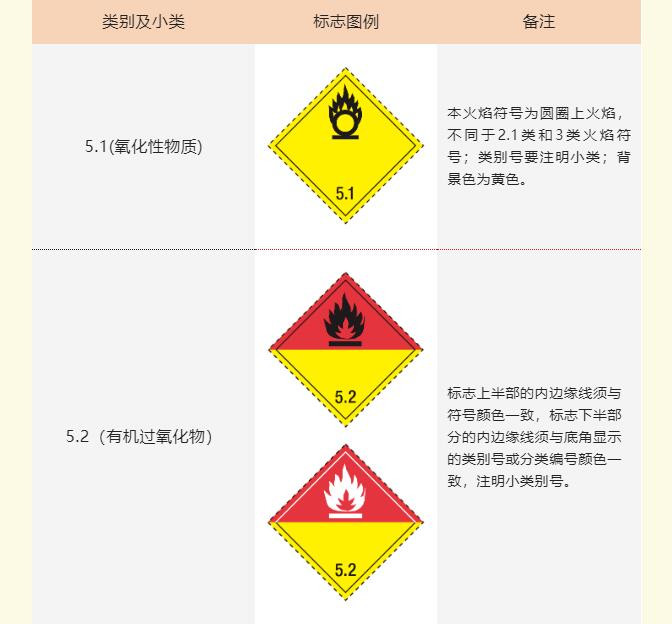

第5類 氧化性物質和有機過氧化物

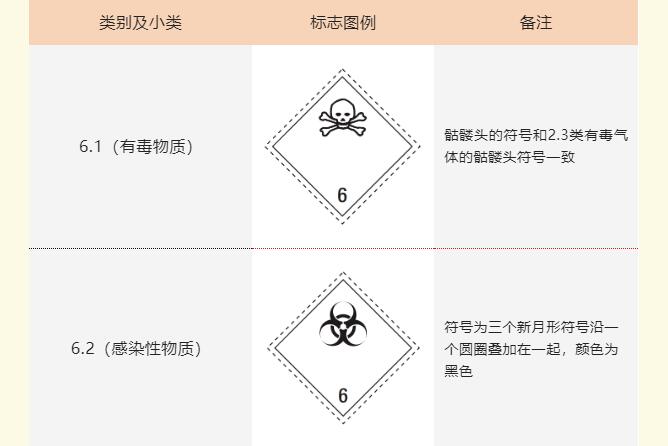

第6類 有毒和感染性物質

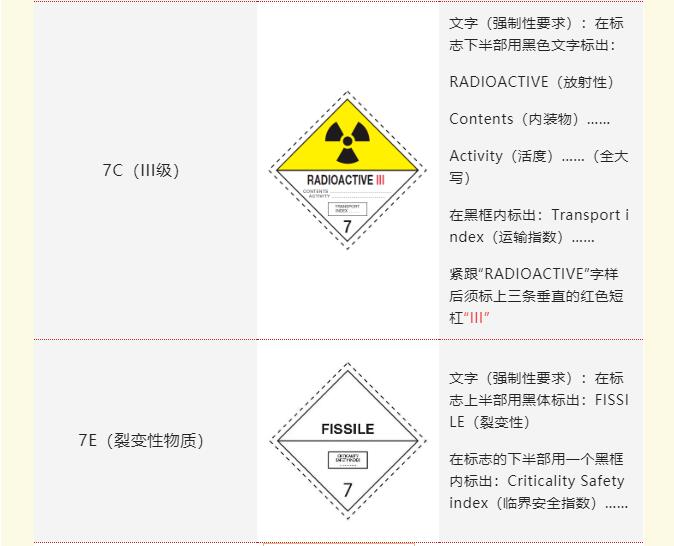

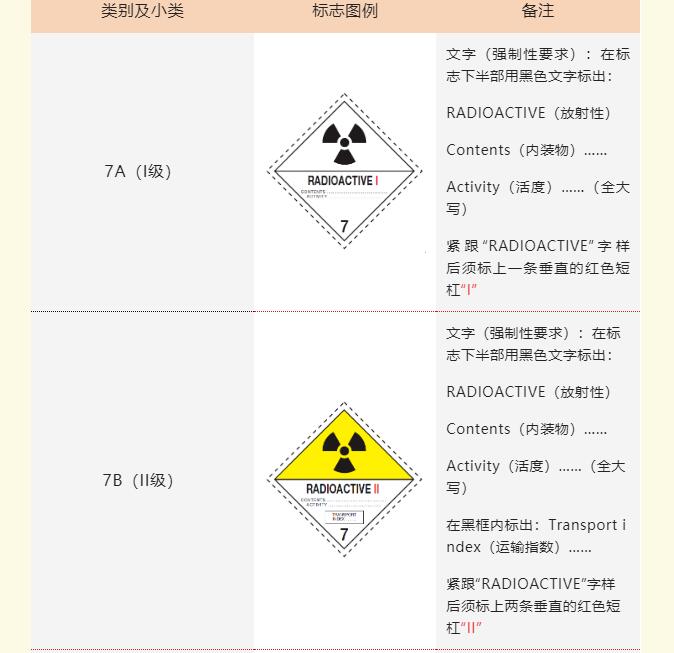

第7類 放射性材料

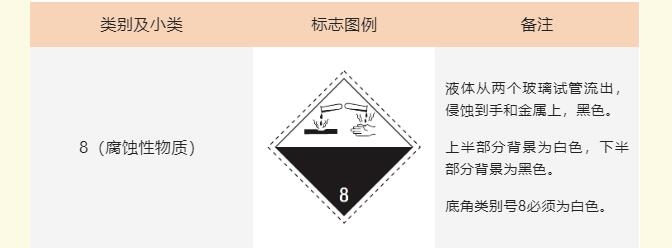

第8類 腐蝕性物質

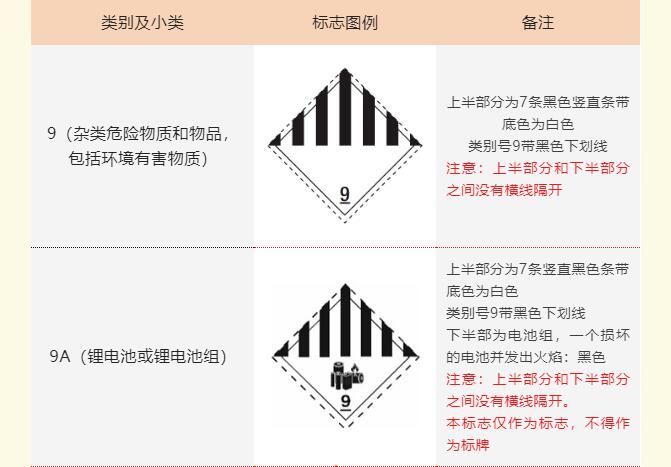

第9類 雜類危險物質和物品，包括環境有害物質

再強調一遍：以上所示皆為不同類別危險貨物標志的設計要求(5.2.2.2.2)。

03標記圖例及介紹

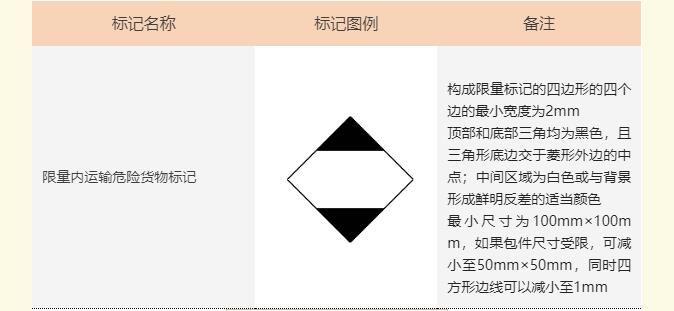

限量危險貨物標記圖例

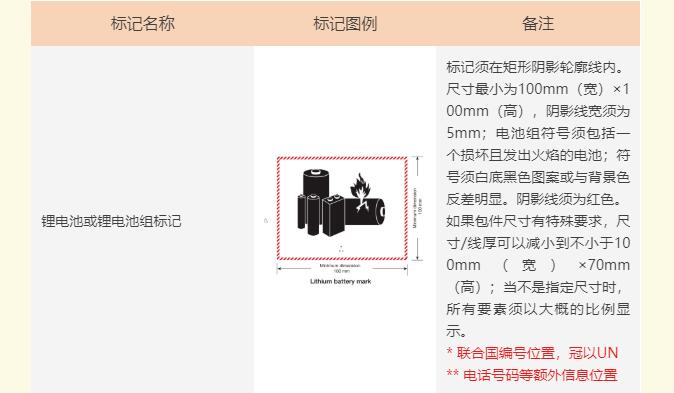

鋰電池或鋰電池組標記圖例

海洋污染物標記圖例

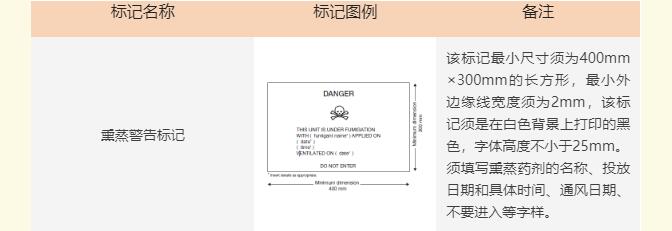

熏蒸警告標記圖例

該標記最小尺寸須為400mm×300mm的長方形，最小外邊緣線寬度須為2mm，該貨運標記須是在白色背景上打印的黑色，字體高度不小于25mm。

須填寫熏蒸藥劑的名稱、投放日期和具體時間、通風日期、不要進入等字樣。

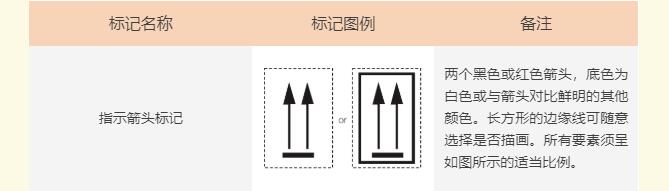

指示箭頭標記圖例

兩個黑色或紅色箭頭，底色為白色或與箭頭對比鮮明的其他顏色。長方形的邊緣線可隨意選擇是否描畫。所有要素須呈如圖所示的適當比例。

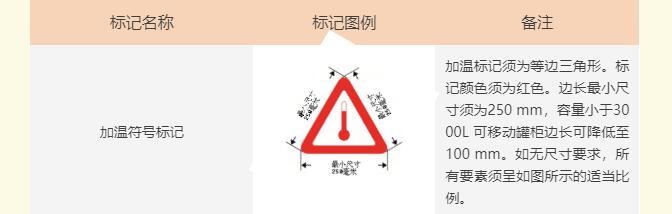

加溫符號標記圖例

加溫標記須為等邊三角形。標記顏色須為紅色。邊長最小尺寸須為250 mm，容量小于3000L 可移動罐柜邊長可降低至100 mm。如無尺寸要求，所有要素須呈如圖所示的適當比例。

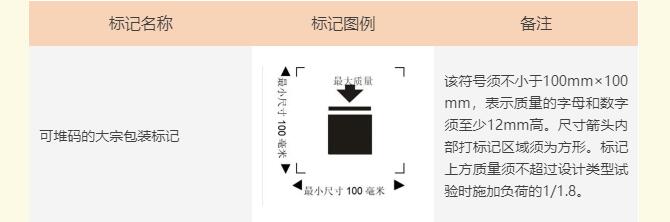

可堆碼的大宗包裝標記圖例

該符號須不小于100mm×100mm，表示質量的字母和數字須至少12mm高。尺寸箭頭內部打標記區域須為方形。標記上方質量須不超過設計類型試驗時施加負荷的1/1.8。

不可堆碼的大宗包裝標記圖例

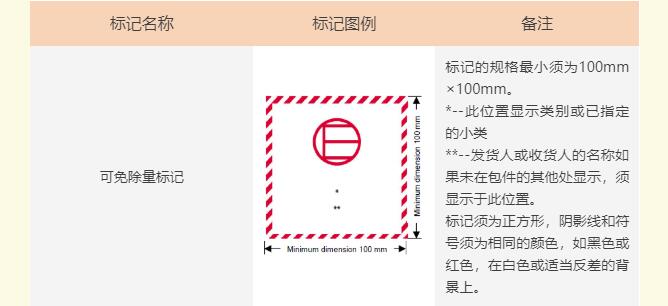

可免除量標記圖例

04標牌的基礎知識

1、一般規定：標牌(placards)就是尺寸放大了的標志。

2、標牌應貼在底色與其顏色對比鮮明的位置，或有虛或?qū)嵕€邊框。

3、標志須是與水平線呈45°角(菱形)放置的正方形。最小尺寸須是250 mm x 250 mm(到標牌的邊緣)，內邊緣線須與邊緣線平行且相距12.5 mm。內邊緣線須和符號與相應危險貨物類別或分類標志顏色一致。標志下半部分的內邊緣線須與底角顯示的類別或分類編號顏色一致。類別或分類符號/編號所處位置和規格須滿足5.2.2.2中列出的相應危險貨物類別或分類要求。標牌須按5.2.2.2列明的方式顯示標志相對應的危險貨物的類別或小類編號(以及對于第1類，其配裝類字母)，數字高度不少于25 mm 。如無尺寸要求，所有要素須呈如圖所示的適當比例。

05包件的標記要求

除本規則另有規定外，

---每個物流包件都須標有正確運輸名稱和冠以字母“UN”的相應聯合國編號;聯合國編號和字母“UN”的高度須至少為12mm;

---容積30L及以下或最大凈重30Kg及以下的包件和水容積60L及以下的氣瓶，其高度至少為6mm;

---5L或5Kg以下的包件，須采用適當?shù)某叽?

---對于未包裝的物品，須在物品、支架或搬運裝置、儲存或吊放裝置上加標記。

例1：適用通用條目的正確運輸名稱的標記方法(中英文對照)

腐蝕性液體，酸性的，有機的，未另列明的(辛酰氯)，UN3265

CORROSIVE LIQUID，ACIDIC，ORGANIC，N.O.S(CAPRYLYL CHLORIDE)，UN3265

例2：適用單一條目的正確運輸名稱的標記方法(中英文對照)

乙醇，UN1170

ETHYL ALCOHOL，UN1170

06貨物運輸組件的標記要求

1 須顯示正確物流運輸名稱，內裝物的正確運輸名稱須持久地標記下述運輸組件的至少兩側：

(1)含危險貨物的罐柜運輸組件;

(2)含危險貨物的散裝容器;或

(3)裝有單一物品包裝危險貨物且無標牌、聯合國編號或海洋污染物標記要求的任何其他貨物運輸組件。

2 正確運輸名稱的顯示字母不得小于65mm,顏色與背景顏色形成鮮明對比。容量不超過3000L的可移動罐柜可以降低到12mm。

3 除第一類貨物外，聯合國編號須按以下要求顯示在物流托運貨物上：

(1)在罐柜貨物運輸組件中運輸?shù)墓腆w、液體或氣體，包括多格罐柜貨物運輸組件的每個分格上;

(2)包裝危險貨物，總重超過4000kg，且只有一個UN編號，且其是運輸組件中唯一的危險貨物;

(3)在散裝容器內的固體危險貨物。

4 聯合國編號須以黑色數字表示，數字高度不小于65mm，而且：

(1)在符號與類別號和配裝類號之間的區域，與白色底色形成鮮明對比，并不影響標牌其他要素;或

(2)顯示于高不小于120mm，寬不小于300mm，四周帶有10mm黑框的背景顏色為橘黃色長方形板上，位置緊靠標牌或海洋污染物標記。對于容量不超過3000L的可移動罐柜，標簽UN編號可適當縮小尺寸顯示在罐體表面的橘黃色長方形板內，字符不小于25mm高。

07貨物運輸組件的標牌顯示要求

貨物運輸組件上標牌的顯示位置要求

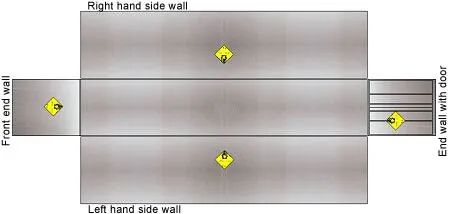

標簽運輸組件上標牌的作用是警示，如果標牌張貼在不顯眼的位置，則標牌的作用就得不到體現，因此標牌應盡量張貼在運輸組件(如集裝箱)的兩個側面和兩個端面盡量中間的位置(如下圖)。

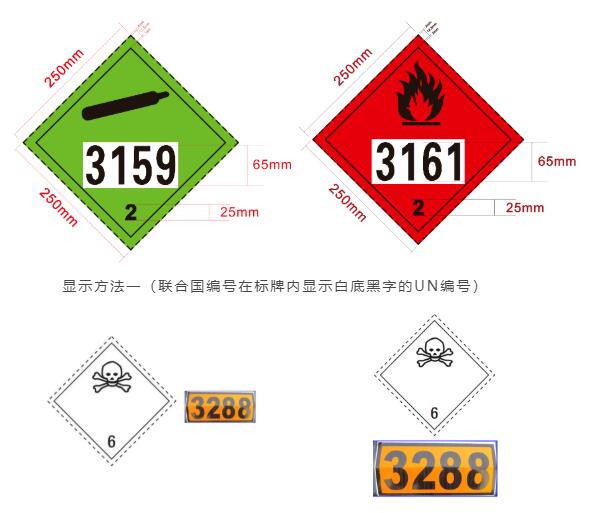

標牌上聯合國編號的兩種顯示方法

顯示方法二(聯合國編號在標牌外顯示)

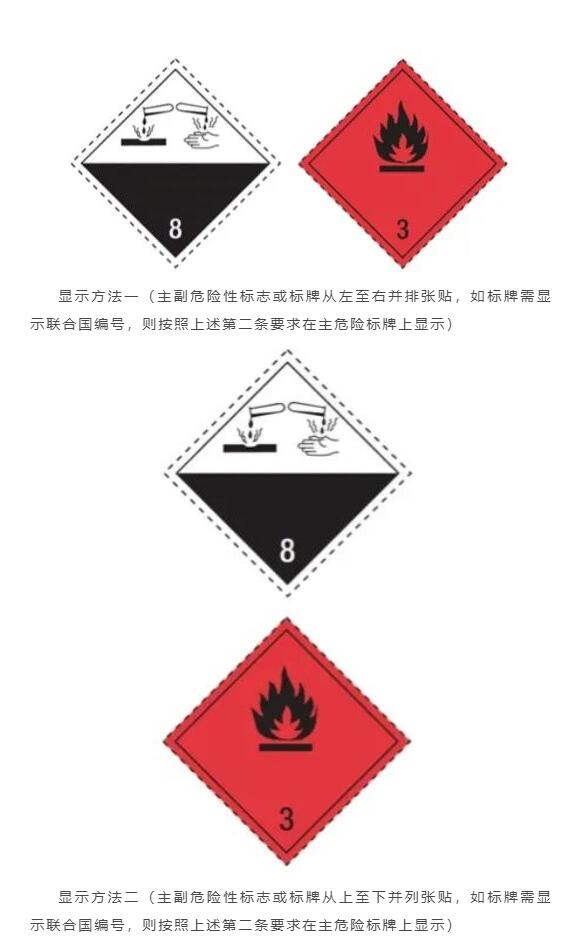

主副危險性標牌或標志的建議顯示方法

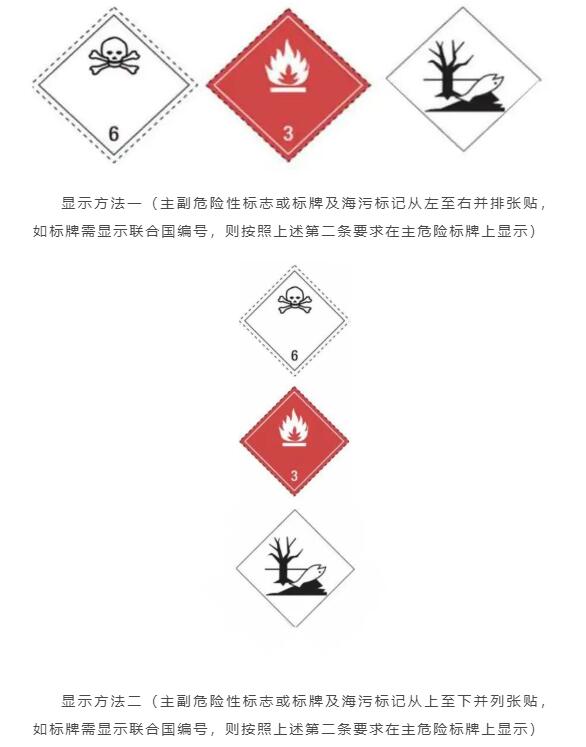

主副危險性標牌或標志及海污標記的建議顯示方法

根據危規5.2.2.1.2的要求需要標明副危險標志時

則標簽運輸組件上還應粘貼副危險標牌。然而，當組件內危險貨物多于一種類別時，如果其危險性已在主危險性標牌上顯示出來，則不需再粘貼副危險標牌。

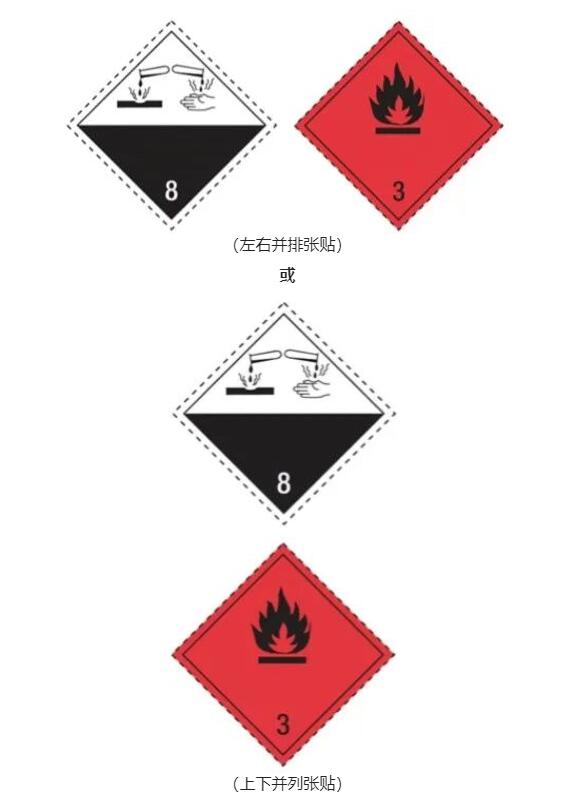

(例如：冰醋酸的主危險性為8類，副危險性為3類，如組件內另有其他3類危險貨物，因為3類副危險性已在3類主危險標牌上顯示，則不需張貼兩個3類標牌，只需按下圖圖例進行顯示即可)

(來源:寧波海事)
